网孔板波纹填料、塔内件的开发应用

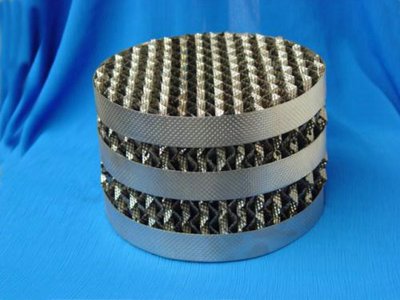

规整填料由于其分离效率高、阻力小、通量大等优点，已在国内化工等行业的工业化装置中广泛应用国内以波纹填料应用较广，主要品种有瑞士苏尔寿公司的CY型BX型丝网波纹填料、Mellapal系列M125M650孔板波纹填料、国内自己研制开发的SW1型和SW-2利网看波纹墙料。

目前国内外的收集再分布器大体为4类0斜板式收集器加排管式分布器该型式在化工中应用较多其优点为通量大分布较均匀但容易堵塞。2上部斜板式收集器，下部为二级槽式分布该分布器分布孔设于两侧面沉积物在底部能防堵，目操作弹性较大但各分布槽较难保持同一平面，影响均匀分布。该分布器由收集器及分布器2部分分开组成在塔内占高度较高，一般大塔高度为2m左右，造价相应较大。3槽盘式收集再分布器，该分布器收集及再分布连成一体，所占高度较低，具有槽式分布器的优点，防堵及操作弹性大,但该分布器在塔内壁需焊一支撑圈,以固定收集分布器，其通量不如上述2种分布器的通量大在大型塔应用中需加托梁支持。4托盘式收集再分布器该分布器在塔内壁不焊支撑圈在分布器底板上焊有比塔径稍小的收集圈通气框上悬挂有集液角钢，收集液体后流人分布槽内，所有收集槽相连通使收集分布器内液位持平分布孔设在分布槽两侧，该分布器既能防堵且操作弹性大分布均匀，气体流通面积达52%以上。

2.塔内件再分布器

液体再分布器显精馏塔内的“心脏”它对精馆分离的效果起作决定主导作用。20多年来雪浪化工填料有限公司致力于液体再分布器的研究、制作和创新取得了很好的作用，使我国的液体再分布器

设计制造工共配立在世界新潮流。

液体再分布器的品种很多有通气管式槽式管式几种。选择通气量大的则采用槽式管式2种但是，无论采用何种分布器，都存在必须解决的几个技术问题:控制气体在塔内的偏流现象;2阻止液体的塔壁流现象:3解决塔内存在一定范围的无液区和气流死角。为了解决以上存在的几个问题,雪浪化工填料有限公司发明了托盘式液体收集再分布器它以槽式再分布器为基础吸取消化了槽盘式分布器的优点在塔壁一圈增设了气体通道，沿塔一圈填料层的气液交换解决了塔鞋流现象使之提高了塔内所有填料的分离能力，提高了沿塔壁的温度从而保持塔内温度平稳，使气液平衡稳定。由此同时取消塔填料上防壁流圈的设置。

为了能把托盘式再分布器应用到具有人孔的塔器中使用雪浪化工填料有限又开发出分块托盘式再分布器其连接方式特别而简易,不怕高温后的变形，安装方便。可调节再分布器在塔内的压力降利用压力差的原理促使塔内气体分布均匀，取得良好状态从而达到精馏塔高效节能。
